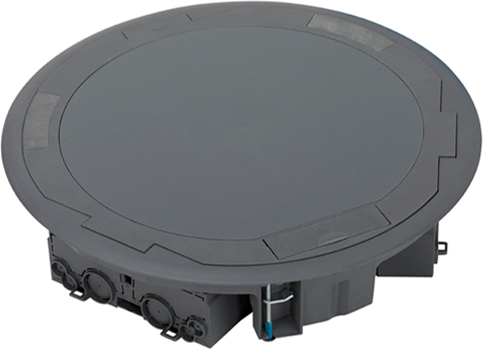

Круглый люк Simon K45 для наливного пола на 6 широких + 3 узких механизма K45 с монтажной коробкой и декоративной накладкой

Серия

Simon K45

Вид устройства

на 6 широких + 3 узких механизма K45

Количество модулей

6 широких + 3 узких модуля K45

Отделка

Серый

Варианты на

на 4, 6 и 8 механизмов K45

Раздвижной

Нет

Наличие KIT

Нет

Количество положений накрытия крышки

3

Возможность подключения быстроразъемных соединителей по всей длине корпуса

Нет

Защита от попадания пыли и мелких объектов

Да, благодаря прорезиненному выводу кабелей

Совместимость

Механизмы Simon K45

Комплект поставки

Люк и руководство по установке

Рекомендации

Для монтажа в бетонный пол необходима монтажная коробка арт. G301C. В том случае, если элемент напольного покрытия не устанавливается, необходимо использовать декоративную накладку арт. S315C/1

Размер

? 300 mm

Глубина

65 mm

Максимальная нагрузка

790 кг

Глубина диапазона регулировки

от 51 до 89,5 mm (с помощью монтажной коробки арт. G301C)

Диапазон эксплуатации зажимов

от 11 до 48 мм

Поднятие рамки от уровня земли

3,2 mm

Размеры откидной накладки

? 290 mm

Персонализация размеров крышки, устанавливаемой заподлицо

? 244 mm x 5,5 mm

Огнеупорность

+125?C (согл. IEC 60695-10-2)

Тушение

+850?C / 30 сек (GWFI согл. IEC 60695-2-11)

Сопротивление изоляции

>5 M? при 500В~

Диэлектрическая прочность

Без пробоя и обвода при 2000В~ при 50 Гц в течение 1 минуты

Количество боковых входов

6

Количество предварительно пробитых отверстий ?10 мм

6

Количество предварительно пробитых отверстий55 x 20 мм

6

Количество зажимно-держательных отверстий

6

IP

4X

Степень IK

08

RAL

7011

Материал изготовления

Термопласт и нержавеющая сталь

Тип продукта

Стандарт

Доступно в регионе

ЕАС

Сертификация

Не подлежит обязательной сертификации

Тип установки

Установка в бетонных и фальшполах небольшой глубины

Тип крепежа

Путем фиксации лапок за монтажную коробку или фальшпол

Направление монтажа

Горизонтальный

Возможна установка в поддоне

Термопласт

Удаление рамки

Только инструментом

Удаление компонентов

Только инструментом

Размеры выемки

? 300 mm

Размеры поддона (монтаж заподлицо)

419 x 384 mm

Диапазон температур во время установки

от -5 до +60 C

Максимальная температура во время проведения строительных работ

+90 C

Указания по уходу

Протирать мягкой сухой тканью, не использовать абразивные ткани и/или чистящие средства с содержанием хлора
